遂宁市2020年初中毕业生学业考试暨高中阶段学校招生理科实验操作考试试题

物理试题：测定小灯泡的功率

学校:姓名:准考证号：

一、实验目的：
    学会测定小灯泡的功率，探究小灯泡的亮度与功率的关系。

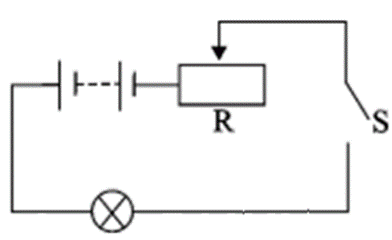

    二、实验原理：P=UI   (预接部分实验电路图)

三、实验器材：

小灯泡(额定电压2.5V)，电池组(2节干电池串联)，电压表(3V、15V)，电流表(0.6A、3A)，

滑动变阻器(10Ω、1A)，开关，导线。如图所示已预接好的部分实验电路。

四、操作要求：

1.检查器材：观察电路连接是否正确;观察电压表和电流表的量程和分度值、灯泡的额定电压，并记录;检查滑动变阻器滑片位置是否正确;检测电路是否正常。

2.选择合理的量程，正确接入电压表和电流表

3.在额定电压下，测定小灯泡的电流。

4.在低于额定电压时，测定小灯泡的电流。

5.整理器材。

五、实验记录与结论：

1. 观察记录：

电压表使用量程，电流表使用量程，小灯泡的额定电压值：

2. 实验记录：

3.实验结论：小灯泡的功率越大，其亮度越(填"亮"、"暗"或"正常发光")

六、反思与拓展：

不考虑温度对电阻的影响，当灯泡两端的电压是额定电压的一半时，灯泡的实际功率是额定功率的。
